3次元計測器 PROCMMCoordinate Measuring Machine

Optical Tracker System “PRO CMM”シリーズ

PRO CMM   カナダNDI社のPROCMMはハンディタイプの非接触レーザースキャナと接触式プローブを組み合わせたポータブルCMMです。
持ち運びが可能でより使い易く、高精度の3次元計測を実現します。3次元CADを用いた形状検査、寸法検査、解析等の3次元検査やモデリング用途のリバースエンジニアリングなど様々なご用途に適した装置です。
6軸多関節ロボットに非接触三次元レーザースキャナScanTrakを装着して自動計測を行った例

特長

特長
  • 非接触レーザースキャナーと接触式プローブを兼用で使用可能。軽量で扱いやすく、取り換えも非常に簡単です。
  • 高感度のレーザースキャナによって、計測物の色、光沢の影響受けにくく、幅広い材質の計測が可能です。
  • 最大奥行き7.5mの広範囲で計測が可能です。
  • 赤外線LEDを用いた独自の位置決めシステムにより、床の振動を防ぎ、容易に位置決めができます。
  • 専用のターゲットにより、対象物の振動や移動をリアルタイムに計測可能です。

仕様

仕様
寸法 1157(W) x 175(H) x 230(D) mm
重量 24kg
電源 AC100V-240V, 50/60Hz, 1.0A
機種 Model1000, Model2000, Model3500
寸法 Model1000 1.5-4.5m (10m³)
Model2000 1.5-6.0m (20m³)
Model3500 1.5-7.5m (35m³)
各モデルの計測範囲
各モデルの計測範囲

ScanTRAK

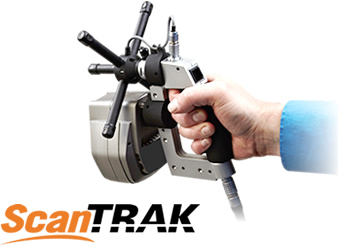

ScanTRAK   945gと軽量で扱いやすく、幅広い材質に対応できるレーザースキャナです。1ライン7640ポイントの点座標を最大60Hzで高速取り込みが可能。幅広い材質に対応し、黒色や光沢面のパウダーレススキャンニングを高精度で実現。

仕様

寸法 140(W) x 210(L) x 195(D) mm
重量 945g
スキャン密度 7640points/line
周波数 60Hz(Max)
点間距離 13.7μm(平均値)
スキャンレート 458400points/sec.
焦点距離 100mm(平均)
奥行き 110mm
93mm(near), 105mm(mid), 140mm(far)
計測精度 24μm (2σ corner test) *NIST規格基準
レーザクラス Class 2M, 波長660nm
安全規格 UL, CSA, CE
環境温度 10-40°
保護機能 SensorIP64/ EnclosureIP31

運動解析機能

・独自の専用ターゲットも用いて、容易な3次元アライメントができます。
・また、ターゲットの3次元位置座標(XYZ座標及び6DOF)の計測ができるため、相対的な振動解析やロボットキャリブレーションの分野にも応用可能です。
ターゲット
解像度
最大2μm(本体対象物間距離 2.5m時)
ターゲット数 最大512個(X,Y,Z,座標計測時)
最大170個(X,Y.Z,I,J.K座標計測時)
サンプリング
レート
最大毎秒4500
機種 Model1000, Model2000, Model3500
計測範囲 Model1000 1.5-4.5m (10m³)
Model2000 1.5-6.0m (20m³)
Model3500 1.5-7.5m (35m³)
運動解析機能

運動計測 周波数(例)

ターゲット数 固定箇所 周波数(Hz) サンプリング
レート
1 - 1530 1530
6 2 575 3450
30 10 140 4200
運動計測 周波数(例)

MultiTRAK

MultiTRAK

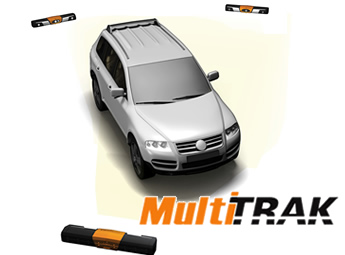

複数台のPROCMMを組み合わせて、より広範囲の計測が可能になり、PROCMM本体や計測対象物を動かすことなく、作業効率が大幅に向上します。
計測範囲
  • Model3500 2台使用時 10.5m (55m³)
  • Model3500 4台使用時 最大100m³

対応ソフトウエア

NDI社のPROCMMでは各種の3D検証ソフトウェアに対応しています。

Delcam PowerINSPECT
Geomagic Studio, Control, Wrap, DesignX, Verify, XOS
Hexagon Quindos
InnovMetric PolyWorks
Metrologic Group Metorog X4
MobiGage?
New River
Kinematics?
Spatial Analyzer
Verisurf Verisurf X6
Zeiss Calypso, HOLOS NT
