スマートカメラ

コンパクトなユニットで画像処理を完結させる

スマートカメラとは、カメラの筐体にCPUや照明を内蔵し、単体で撮像・画像処理・通信を行うことができるユニットです。
コンパクトな筐体で画像処理を完結されられるので、コスト及びスペース面でのメリットがあります。
弊社のスマートカメラSimPrun(シンプルン)シリーズは、画像処理ソフトウェアを自由に制作し、幅広い用途でご利用いただけます。

--- SimPrun100 ---

--- SimPrun200 ---

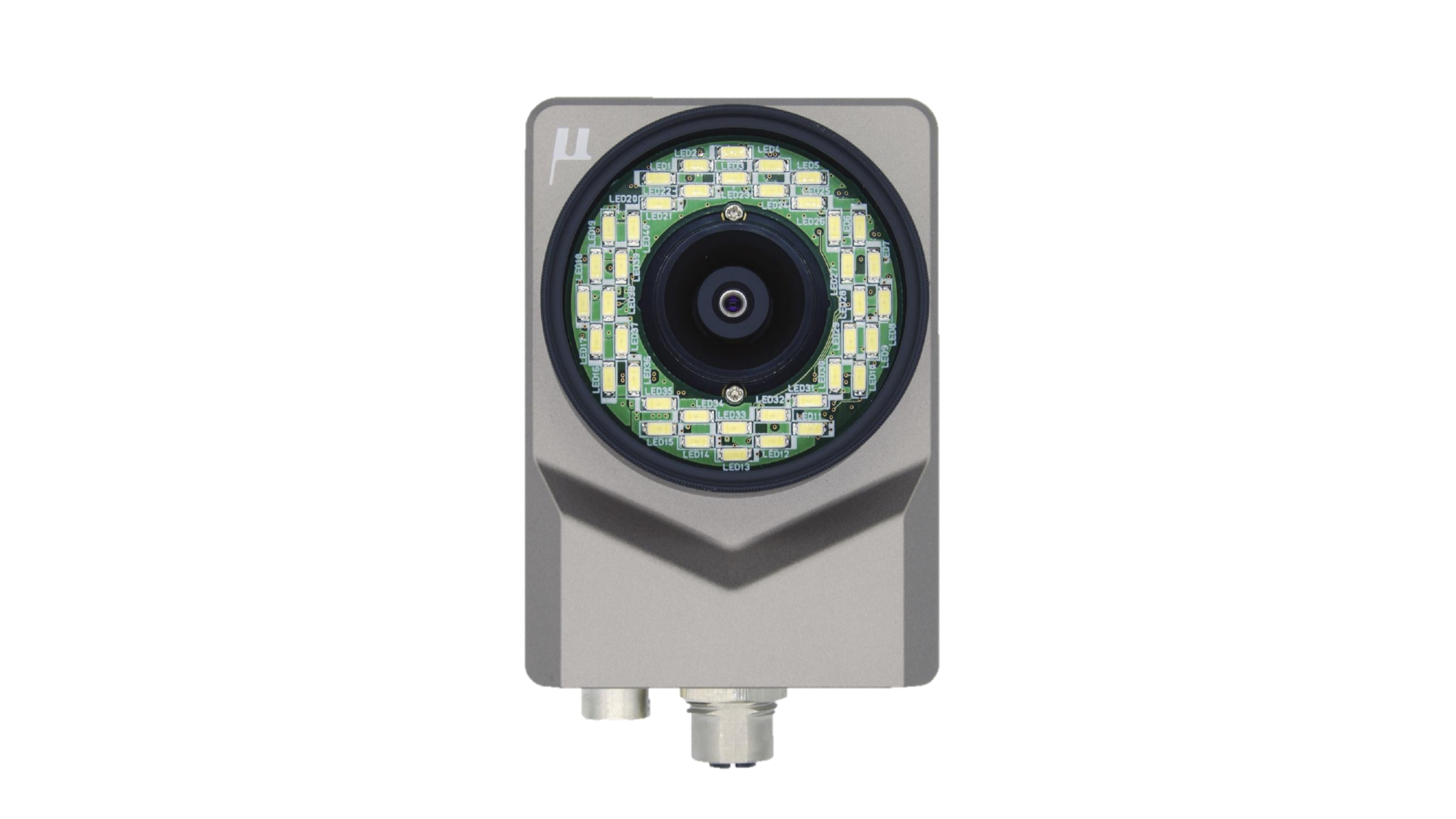

SimPrun-100は、コンパクトなボディに多くの特徴を詰め込んだスマートカメラです。単体で画像処理を完結させるスマートさに加え、様々なシチュエーションや環境に対応できる柔軟さを備えています。
・1.3MP CMOS グローバルシャッター
・可変フォーカス液体レンズを搭載し様々な距離に対応
・MECHATROLINK3、CC-Link IE Field Basic対応
・画像処理は開発ソフトウェアAdaptive Visionで自由に作成
・10段階に調整できるリング照明を内蔵

SimPrun-200は、更に小型化されたスマートカメラです。Cマウントレンズ変更可、バーコード読み取り、OCR、テンプレートマッチングなどのルースベースアルゴリズムを搭載し、様々な外観検査などに対応するため、AIアルゴリズム（オプション）も搭載可能です。
・1.5MP CMOS グローバスシャッター
・Cマウント固定焦点レンズ（各種用途により変更可）
・MECHATROLINK3、CC-Link IE Field Basic対応
・ルールベース画像処理ルーツを完備、アドオンによるAI搭載可

SimPrun-100 仕様

カメラ・ソフトウェア

解像度	1280×980画素、8bitモノクロ
センサ	1/3", グローバルシャッター,1280×960,画素サイズ3.75(H)×3.75(V)㎛
レンズ	可変フォーカス液体レンズ
レンズ開口、焦点距離	F3.7 f=9.6mm
レンズ画角	対角51°
撮像距離	70ｍｍ～∞
照明	照度10段階変更可　LEDリング照明
画像処理ソフトウェア	OpenCV2.4, 　Adaptive vision(Auroa Vsion) 4.6(オプション）

ハード・インターフェース

電源入力	DC12～24V（3.5W DC24V時）
CPU性能	Quad Core1.2GHz
搭載メモリ	DDR 2GB NAND 4GB
ネットワーク・プロトコル	LAN 1000Base-T （コネクタ出力）、TCPIP
OS/開発環境	Linux 4.1.15-1.1.1 ＋gd5b7c02
GPIO	入力端子4点　出力端子4点　フォトカプラ入出力
MECHATROLINK	MECHATROLINK3 2系統コネクタ
LED表示	ステータス表示3点
その他	I/OケーブルHR10～Y端子）　Ethernetケーブル(M12～RJ45）

環境条件

動作温度	動作温度0～40℃
振動	振動無き事
動作環境	塵埃、腐食性ガス、可燃性ガス、オイルミスト、蒸気、水滴、火気、直射日光の無き事

外形寸法・重量

外形寸法	68×99×70ｍｍ　（突起物含まず）
重量	340ｇ
取付	背面部、M3(深さ7㎜）×４

SimPrun-200　仕様

カメラ・ソフトウェア

解像度	1440×1080画素、8bit,10bit,12bitモノクロ
センサ	1/2.9”, グローバルシャッター,1440×1080,画素サイズ3.45(H)×3.45(V)㎛
レンズ	固定焦点レンズ　Cマウント
フレームレート	30fps (8bitモノクロ全画素読み出し時）
画像処理ソフトウェア	Bruegel/MtImageDevelop2搭載　*Adaptive visionはオプション

ハード・インターフェース

電源入力	PoE 又はDC12V～24V　（6.9W　DC24V時、7.3W　PoE時）
CPU性能	ARM Cortex-A9
搭載メモリ	512MB DDR3 800, ストレージNAND 8GB
ネットワーク・プロトコル	Gigabit Ethernet PoE (MAX.1G bps)、TCP,HTTP etc.
OS/開発環境	独自開発のMtImageDevelop2搭載
GPIO	入力端子4点　出力端子4点　（照明出力無し）
MECHATROLINK	MECHATROLINK3
LED表示	ステータス表示: 赤、黄、緑各1個、緑2個
その他	I/Oケーブル2.5ｍ、PoEケーブル(2.5m) *オプション

環境条件

動作温度	動作温度0～40℃
振動	振動無き事
動作環境	塵埃、腐食性ガス、可燃性ガス、オイルミスト、蒸気、水滴、火気、直射日光の無き事

外形寸法・重量

外形寸法	68×89×35ｍｍ　（レンズ、コネクタ等の突起物含まず）
重量	206ｇ　(レンズ含まず）
取付	正面M3×４、裏面M3×4

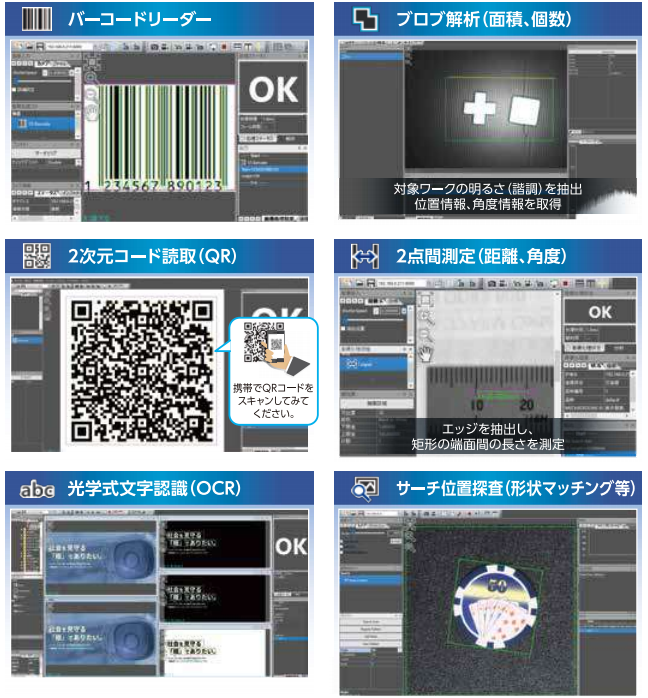

画像処理開発ツール　MtImageDevelop2

SimPrun200に搭載の画像処理SDKは、各種ルールべ―ス関連の基本的なフィルターを完備し、簡単操作で様々な用途でご使用いただける画像処理開発ツールです。

フィルターの種類：２値化、カラー白黒変換、解像度変換、エッジ抽出、ゲイン調整、平滑化、ヒストグラム、オフセット、
　　　　　　　　　白黒反転、シェーディング補正、鮮鋭化等

サーチ・検査の種類：バーコードリーダー、2次元コード読取り（QR）、光学式文字認識（OCR）ブロブ解析（面積、個数）
　　　　　　　　　　2点間計測（距離、確度）、サーチ位置探査（形状マッチング等）
